안녕하세요. 박사과정 모닝입니다.

언제 닉네임을 공학박사 모닝으로 바꿀 수 있을까요... 포닥 모닝으로 닉네임을 변경하는 날이 오지 않길 바라며, 컨트롤 팔레트와 함수 팔레으테 이어 도구 팔레트에 관해 설명드리도록 하겠습니다.



1. 도구 팔레트

도구 팔레트는 '마우스의 기능'을 설정할 수 있는 팔레트입니다. 랩뷰 기초 강의를 수강할 때에도 한번도 도구 팔레트에 대해 들어본 적이 없다가, 최근 랩뷰 심화 공부를 위해 대형 프로젝트를 따라서 제작해보는 책을 공부하며 처음 사용해 보게 되었습니다. 도구 팔레트는 블록 다이어그램에서 [쉬프트 키+마우스 우클릭]을 통해 실행할 수 있습니다. 또는 상단바의 [파일 >보기>도구 팔레트]를 클릭하여 실행할 수 있습니다. 기본적으로 자동모드로 설정되어 있기 때문에 사용자는 도구 팔레트의 존재를 모르더라도 딱히 불편함이 없습니다. 마우스의 위치에 따라 현재 마우스가 현재 필요한 형태로 자동적으로 바뀌기 때문에 딱히 마우스의 기능을 바꿔가며 번거롭게 사용할 필요가 없습니다.

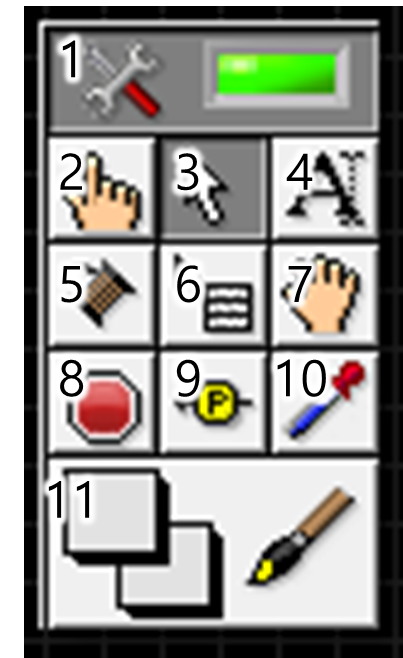

랩뷰 도구 팔레트



2. 도구 팔레트의 기능

도구 팔레트의 기능을 차례로 설명드리겠습니다.

1. 자동 기능: 기본적으로 설정되어 있는 모드입니다. 마우스의 위치에 따라 마우스의 기능이 스스로 최적 기능으로 변경됩니다.

2. 값 변경: 컨트롤 값을 변경합니다. 이 기능은 컨트롤의 빈 공간을 클릭해도 자동으로 실행됩니다.

3. 선택: 프런트패널 또는 블록다이어그램에서 원하는 부분을 선택하는 기능입니다. 이 기능은 아이콘의 와이어 연결부분이 아닌 위치에 마우스를 가져다되면 자동으로 실행됩니다. 블록다이어그램에서 특히 터미널이나 함수를 선택하고 싶은데 자꾸 실타래 모양의 와이어링 기능으로 변경되어 나를 방해하는 일이 많습니다. 이런 때에 이 기능으로 설정해두고 사용하면 편리하게 선택하고 선택한 것들의 이동, 삭제, 크기 조정 등이 가능합니다.

4. 글쓰기: 프런트패널이나 블록다이어그램의 배경화면에 글을 쓰기 위한 기능입니다. 이 기능은 빈 공간을 더블클릭하여도 자동으로 실행됩니다.

5. 와이어링: 블록다이어그램에서 다양한 터미널과 아이콘들을 와이어로 서로 연결할 때에 사용합니다. 이 기능은 아이콘에서 와이어가 연결되는 위치에 마우스를 가져다대면 자동으로 실행됩니다.

6. 바로가기 메뉴: 컨트롤이나 인디케이터의 속성을 변경하기 위한 바로가기 메뉴를 펼치는 기능입니다. 이 기능은 컨트롤이나 인디케이터에서 마우스 우클릭을 하면 펼쳐집니다.

7. 화면 움직이기: 프런트패널이나 블록다이어그램에서 화면을 이동할 때에 사용합니다. 이 기능은 각 화면의 오른쪽과 아래쪽의 스크롤바를 움직여서 실행 가능합니다.

8. 브레이크포인트: 프로그램을 실행할 때에 지정한 포인트에서 일시 정지시킵니다. 이 기능은 원하는 위치에서 우클릭을 하면 펼쳐지는 메뉴에서 설정 가능합니다.

9. 프로브: 프로그램을 실행할 때에 원하는 위치에 흐르고 있는 데이터 값을 모니터링 하기 위한 지점을 설정할 수 있습니다. 이 기능은 원하는 위치에서 마우스 우클릭하여 펼쳐지는 메뉴에서 설정할 수 있습니다.

10. 색 추출: 원하는 색상을 추출할 때 사용합니다. 다른 프로그램의 '스포이드' 기능과 동일합니다.

11. 색 변경: 색상을 변경하고자 하는 위치에서 마우스 우클릭을 하면 색 선택창이 나타납니다. 색 선택창에서 원하는 색상을 클릭하면, 해당 위치의 색이 변합니다.



랩뷰 도구 팔레트 설명
